Matrix, vast referentiesysteem voor standaard- en speciale toepassingen
Het ontwerp is geoptimaliseerd voor metaalverspaning en is ideaal voor werk met hoge bewerkingskrachten.
De ruime diameter van de trekstang betekent korte afstanden tussen de referenties en de toegepaste blokkeerkracht, hetgeen resulteert in maximale stabiliteit en nauwkeurigheid.
De inherente eigenschappen van het Matrix systeem komen echt tot hun recht bij zware bewerkingen.
Evenals door een extreme nauwkeurigheid kenmerkt Matrix zich door een lage constructiehoogte, ultra-precieze indexering, trekstang met doorvoer gat.
Het doorvoer gat maakt het mogelijk hoge of lange werkstukken te laten zakken in de opname voor een stabiele en stijve fixatie.
Kenmerken:
- Max. werkstukgewicht xxx Kg
- Klemkracht xx kN
- Bolvormige wielen voor klemmen
- Repeteerbaarheid <0.002 mm ( Nano <0,001 mm )
- Voorbereid op automatische opname-adapter
- Zeer lage bouwhoogte
Chucks

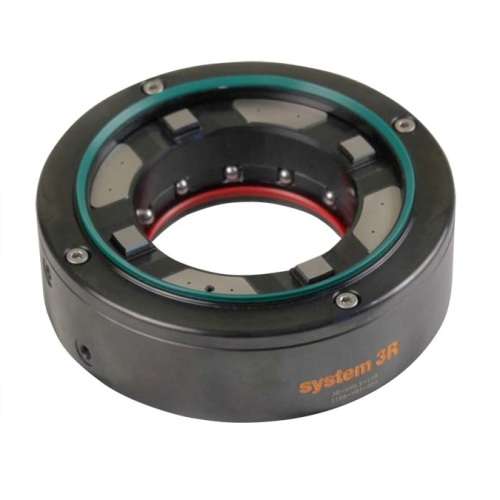

3R-690.1-110 Automatic pneumatic table chuck, Matrix 110
Fixed index positions 4×90°
Hardened references
Clamping force 9000 N
Permissible torque 120 Nm
Required drawbar 3R-695.2-110
Required air pressure, 6±1 bar
Weight 2.5 kg

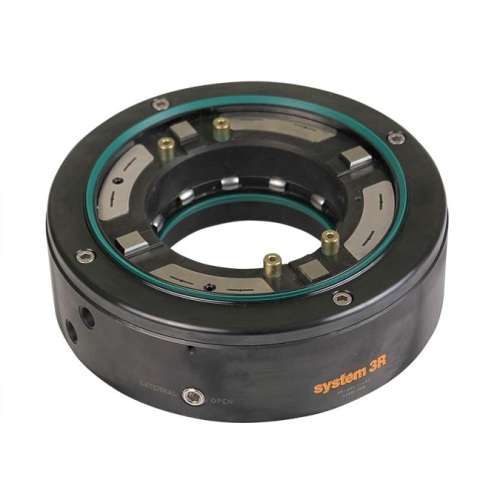

3R-690.1-142 Automatic pneumatic table chuck, Matrix 142
Fixed index positions 4×90°
Hardened references
Clamping force 12000 N
Permissible torque 570 Nm
Required drawbar 3R-695.2-142
Required air pressure, 6±1 bar
Weight 7 kg

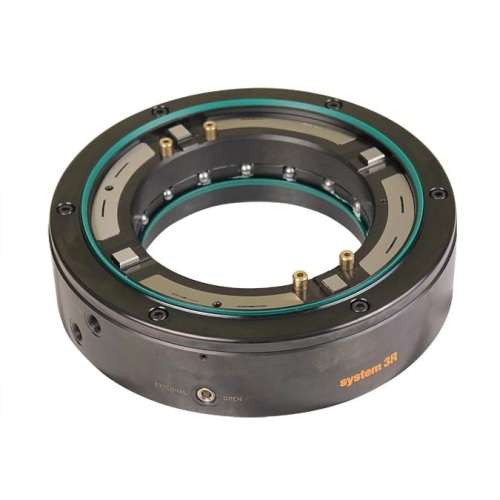

3R-690.1-185 Automatic pneumatic table chuck, Matrix 185
Fixed index positions 4×90°
Hardened references
Clamping force 16000 N
Permissible torque 570 Nm
Required drawbar 3R-695.2-185
Required air pressure, 6±1 bar
Weight 9 kg

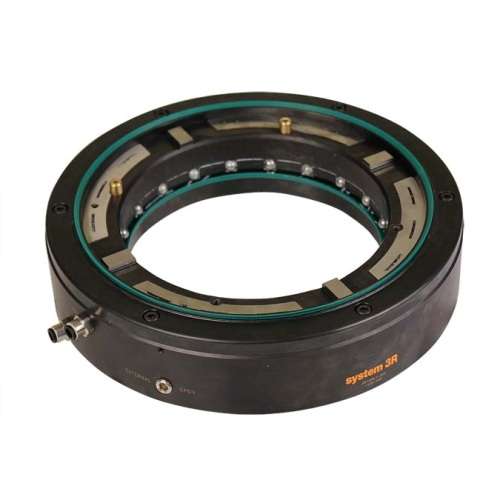

3R-690.1-220 Automatic pneumatic table chuck, Matrix 220
Fixed index positions 4×90°
Hardened references
Clamping force 18500 N
Permissible torque 570 Nm
Required drawbar 3R-695.2-220
Required air pressure, 6±1 bar
Weight 11 kg

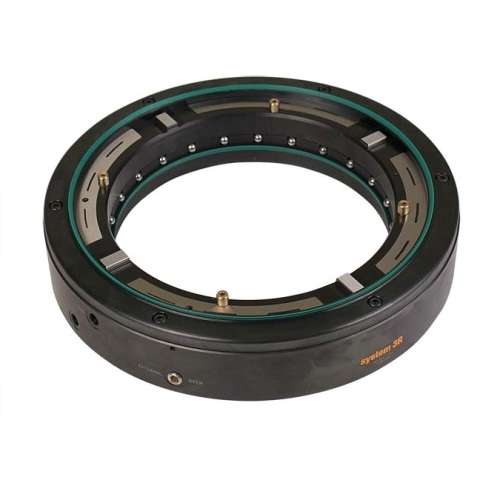

3R-690.1-260 Automatic pneumatic table chuck, Matrix 260
Fixed index positions 4×90°
Hardened references
Clamping force 24000 N
Permissible torque 570 Nm
Required drawbar 3R-695.2-260
Required air pressure, 6±1 bar
Weight 11 kg
Pallets

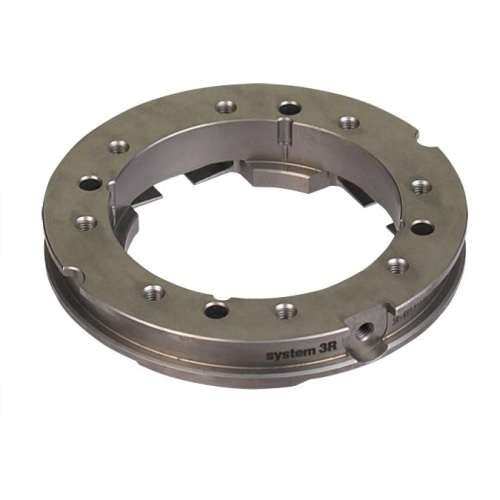

3R-691.1-110 Pallet matrix 110mm
- Fixed index positions 4×90°
- Permissible press load 35 Ton
- Permissible torque 570 Nm
- Required drawbar 3R-695.2-110
- Weight 0.5 kg

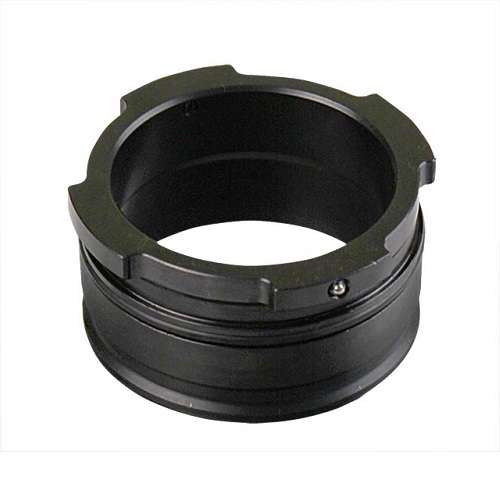

3R-695.2-110 Drawbar 110mm
- Adapted for automatic change
- Gripper interface is in the pallet
- Weight 0.3 kg

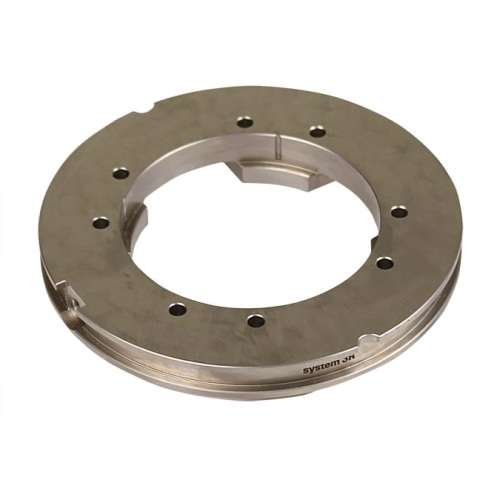

3R-691.1-142 Pallet matrix 142mm
- Fixed index positions 4×90°
- Permissible press load 80 Ton
- Permissible torque 570 Nm
- Required drawbar 3R-695.2-142
- Weight 0.5 kg

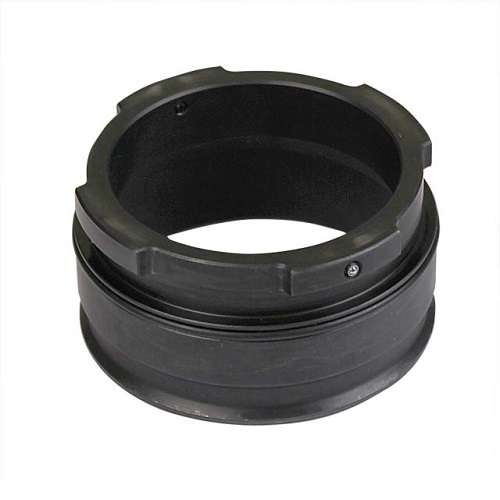

3R-695.2-142 Drawbar 142mm
- Adapted for automatic change
- Gripper interface is in the pallet
- Weight 0.5 kg

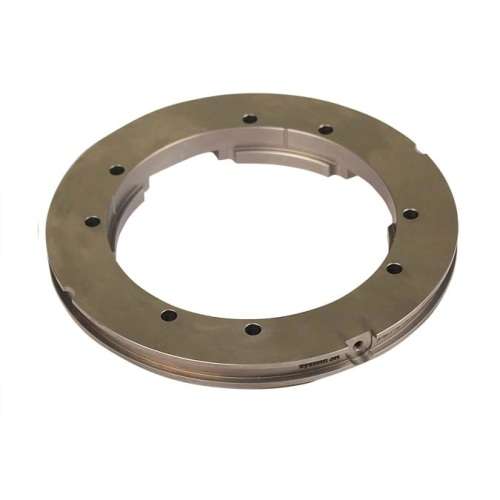

3R-691.1-185 Pallet matrix 185mm
- Fixed index positions 4×90°
- Permissible press load 130 Ton
- Permissible torque 570 Nm
- Required drawbar 3R-695.2-185
- Weight 1.7 kg

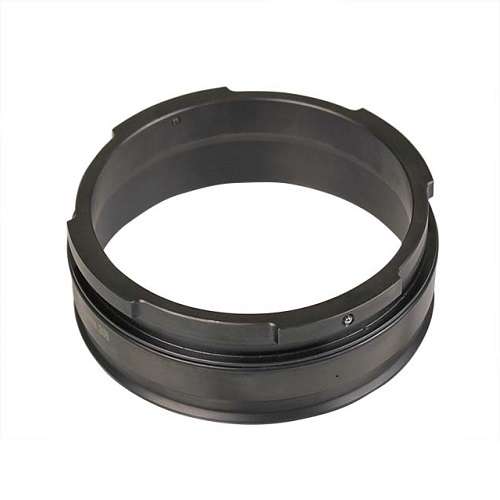

3R-695.2-185 Drawbar 185mm
- Adapted for automatic change
- Gripper interface is in the pallet
- Weight 0.8 kg

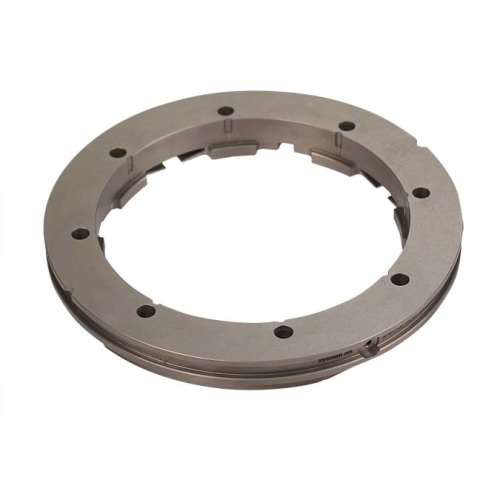

3R-691.1-220 Pallet matrix 220mm
- Fixed index positions 4×90°
- Permissible press load 160 Ton
- Permissible torque 570 Nm
- Required drawbar 3R-695.2-220
- Weight 2.6 kg

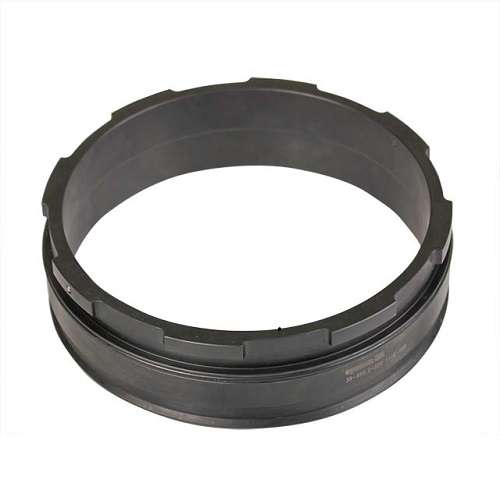

3R-695.2-220 Drawbar 220mm
- Adapted for automatic change
- Gripper interface is in the pallet
- Weight 1.3 kg

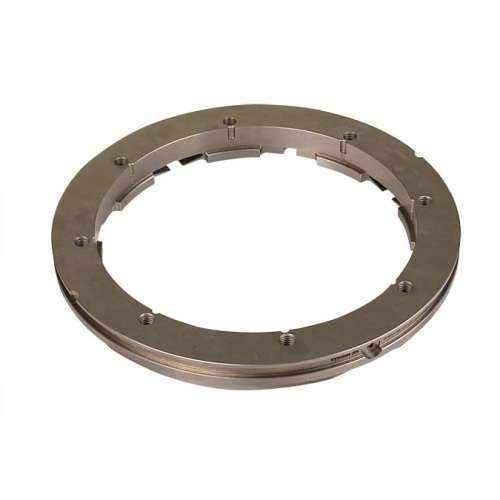

3R-691.1-260 Pallet matrix 260mm
- Fixed index positions 4×90°
- Permissible press load 210 Ton
- Permissible torque 570 Nm
- Required drawbar 3R-695.2-260
- Weight 3.2 kg

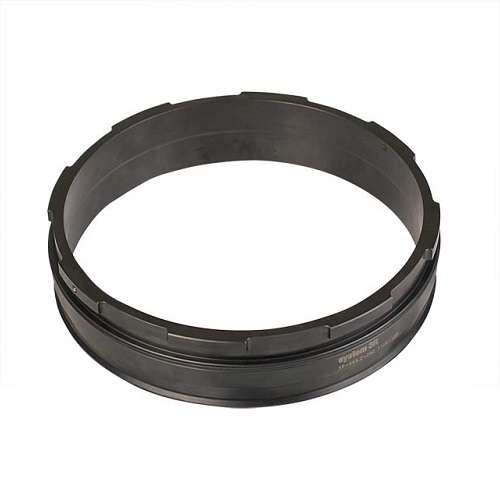

3R-695.2-260 Drawbar 260mm
- Adapted for automatic change
- Gripper interface is in the pallet
- Weight 1.5 kg

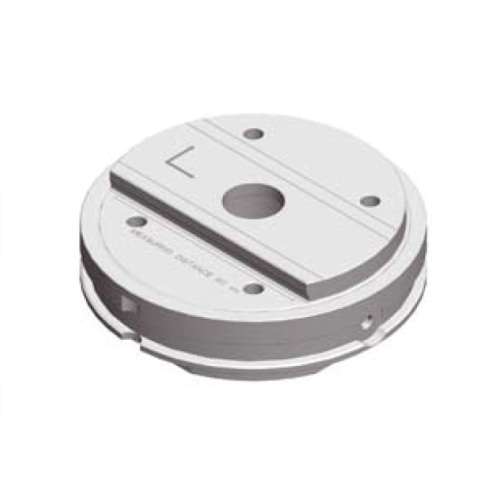

3R-696.1-xxx Pallet matrix xxx mm
- For setting flatness and angular positions
- Ground hole for centering
- Adapted for automatic changing
- Measuring length 80 mm
- Weight 3.2 kg
